Re: この考えで、合っているかも。 - HYW

2026/07/03 (Fri) 17:36:13

お世話になります。

とりあえずT5だけコネコアしてみて
20.105水晶60chぐらいから不安定だったのが80chまで周波数安定
20.555水晶60chぐらいから以前と変わらず周波数不安定。
T4まださわらず。
順序でいくとT4T5T2T3かな？

よろしくお願いいたします。

無題 - JR7EQW

2026/07/03 (Fri) 18:23:25

（ 2026.07.12 追記 ）以下は、参考にしないで下さい。

LoopOSC 20.555MHz や、21.005MHz 水晶で、80chにセットして
T4 ⇒ T5 の順番で、繰り返し調整します。
PLL出力の同調コイルを 一番上限の周波数にセットします。

終端型電力計があれば、送信しながら T4コイルコアを回して上げて行きます。
パワーが減少するまで回したら、そこからコアを下げて行き、パワー最大で止めます。
T5コイルも同様に調整します。

80chで 安定しても、25～26MHz台のスプリアスは出ていますから、使用するのは A、C、Eバンド1ch～40chまでとした方が安心です。

Re: 無題 - HYW

2026/07/03 (Fri) 22:48:07

お世話になります。
A.C.Eバンドのみりょうかいです
他、SSB付28MHz改ありますが、故障品ばかりで
まともな1台を何とかしたかったんですが諦めます。
やっぱアマ機ではなく、CB機でノイズの中から浮かび上がってくるAM変調が好きなんで
1〜40chで使える周波数を再確認してアロー電子に注文かな。

今回は貴重な場所を長々とお騒がせしました
タイミング合いましたらお空でよろしくです。

了解しました。 - JR7EQW

2026/07/04 (Sat) 08:43:37

おはようございます。

ヤフーオークションで、ヤマワさんが 150円 で販売している 20.630MHz の水晶 150円が使えると思います。

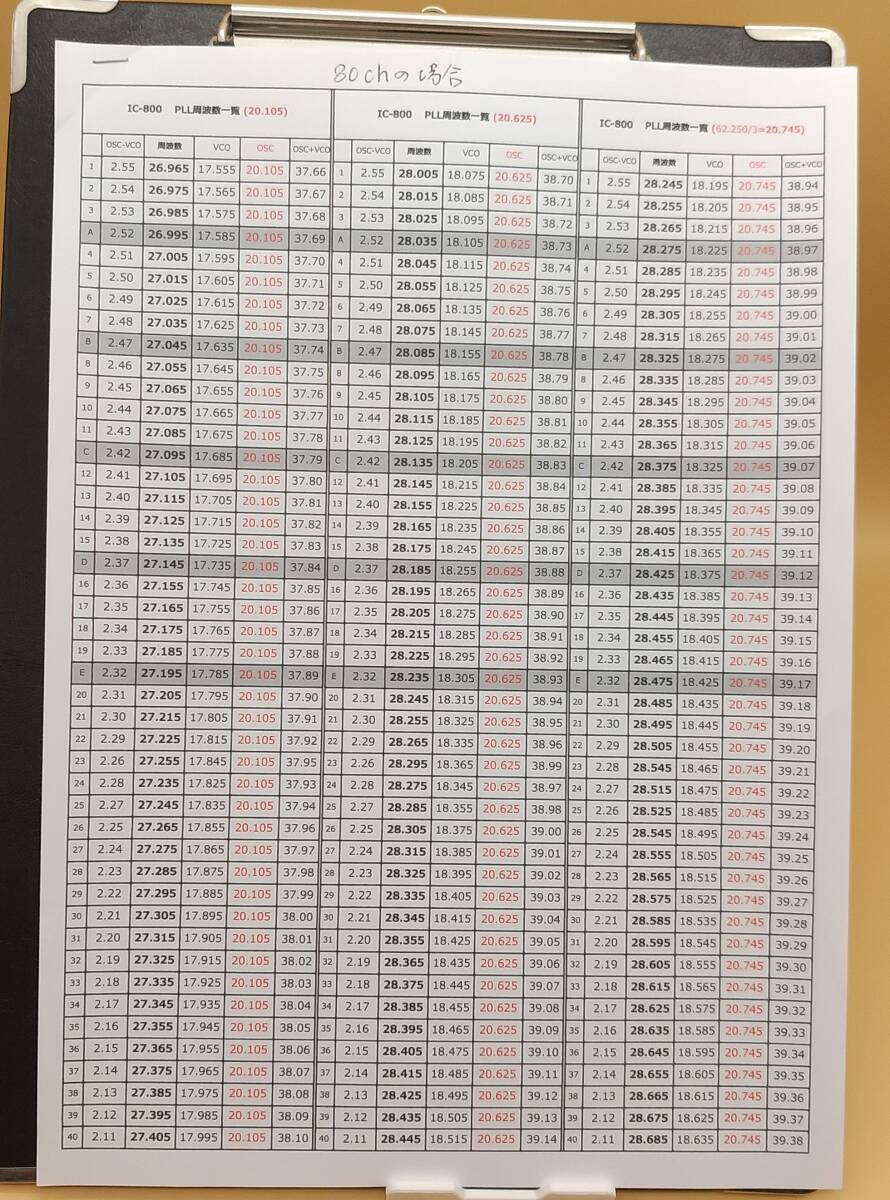

5kHz の違いはありますが、添付した表を参考にして下さい。
https://auctions.yahoo.co.jp/jp/auction/e1192629793

今回は、PLL出力のコイルが離調し、スプリアスの周波数に同調していたと言う事で、こちらも勉強になりました。
また、よろしくお願い致します。

Re: 了解しました。 - HYW

2026/07/04 (Sat) 09:15:25

おはようございます。
ヤマワさんの水晶りょうかいです。

T2〜T5さわってたらわけわからなくなりましたw
1chでもスプリアス出まくり。

少し落ち着いて休憩します。

失礼します

Re: この考えで、合っているかも。 - HYW

2026/07/05 (Sun) 00:47:58

色々とありがとうございます。

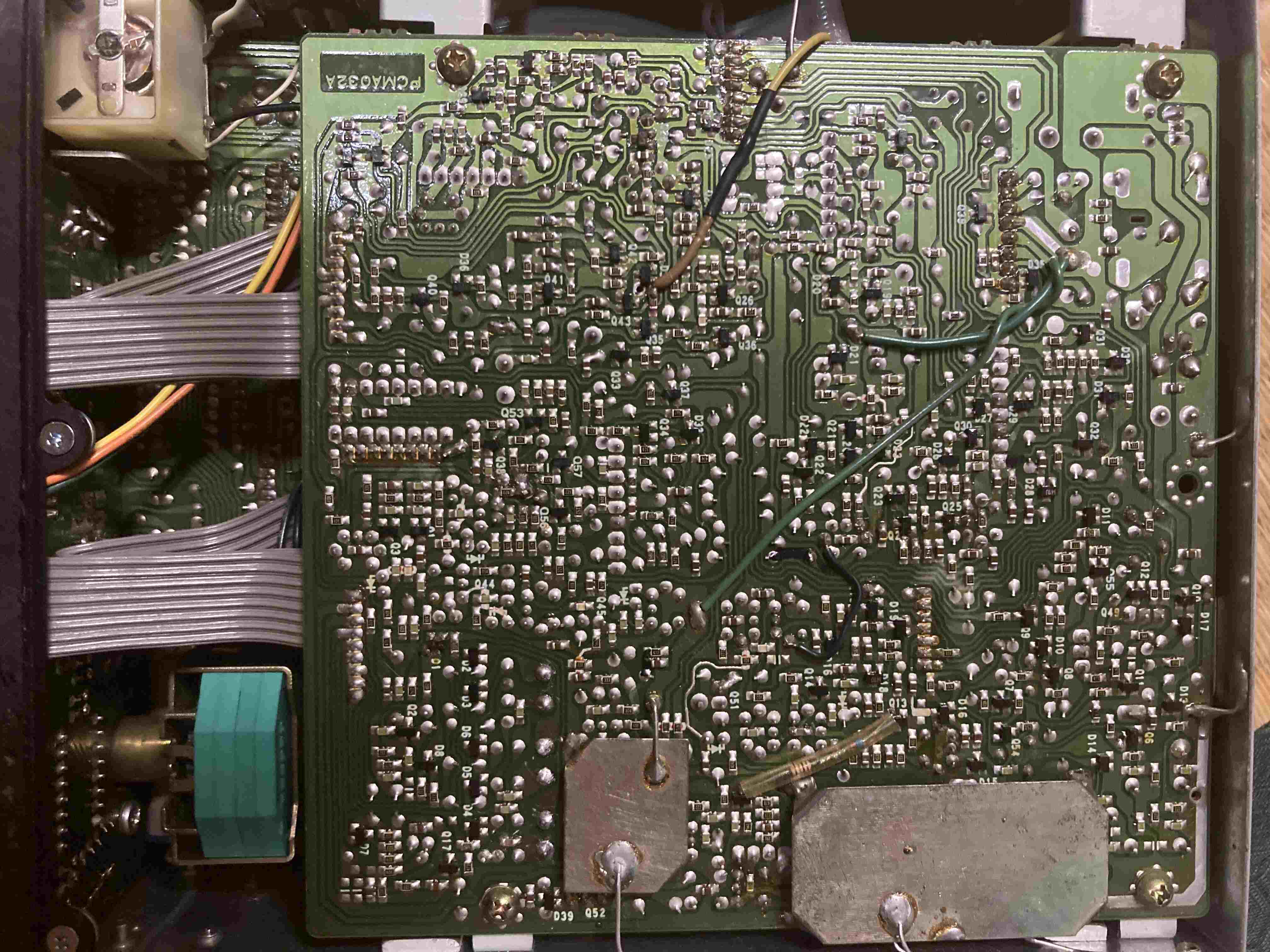

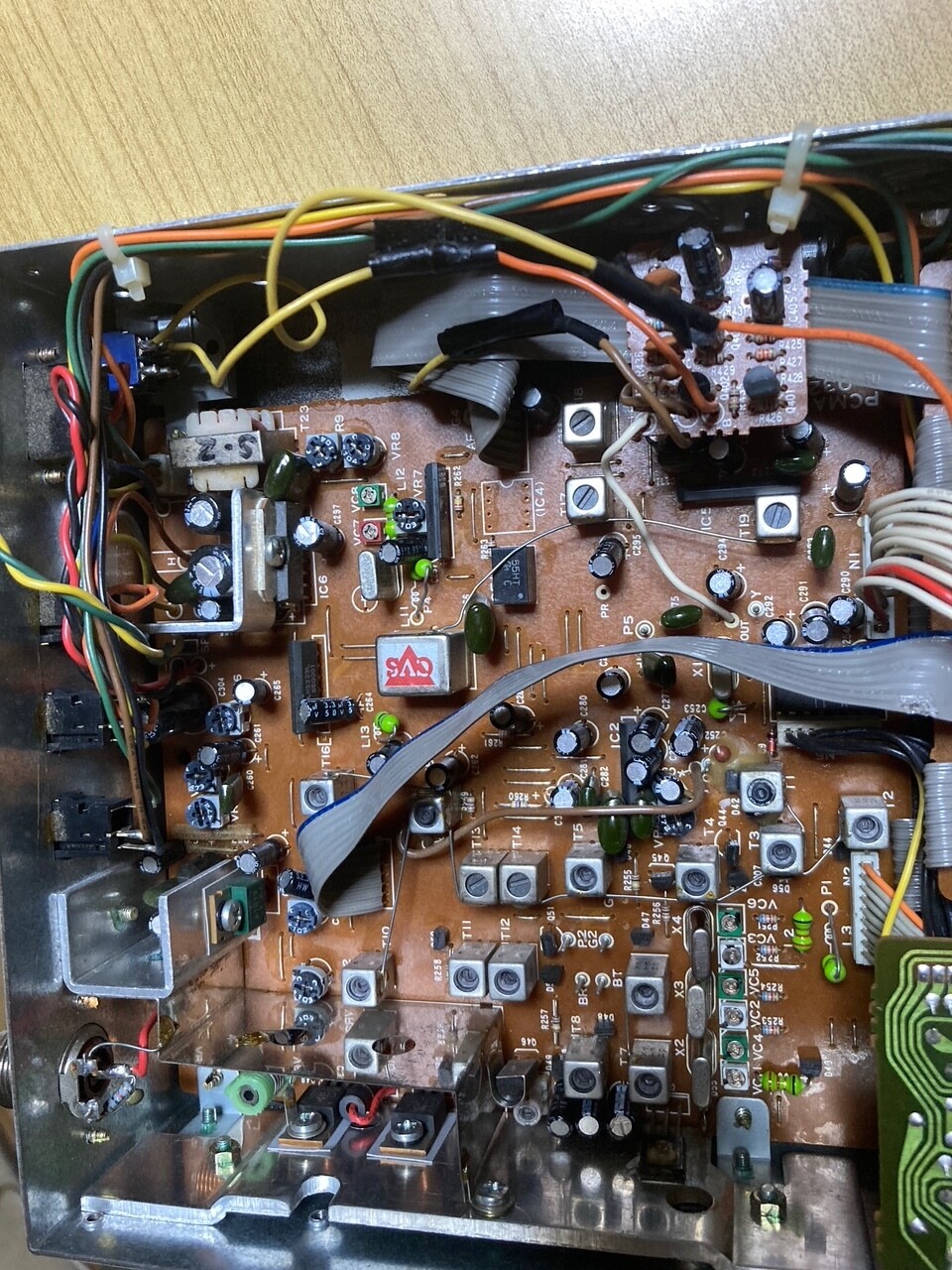

こちらの画像もアップさせていただきます。

Re: この考えで、合っているかも。 - HYW

2026/07/05 (Sun) 00:50:05

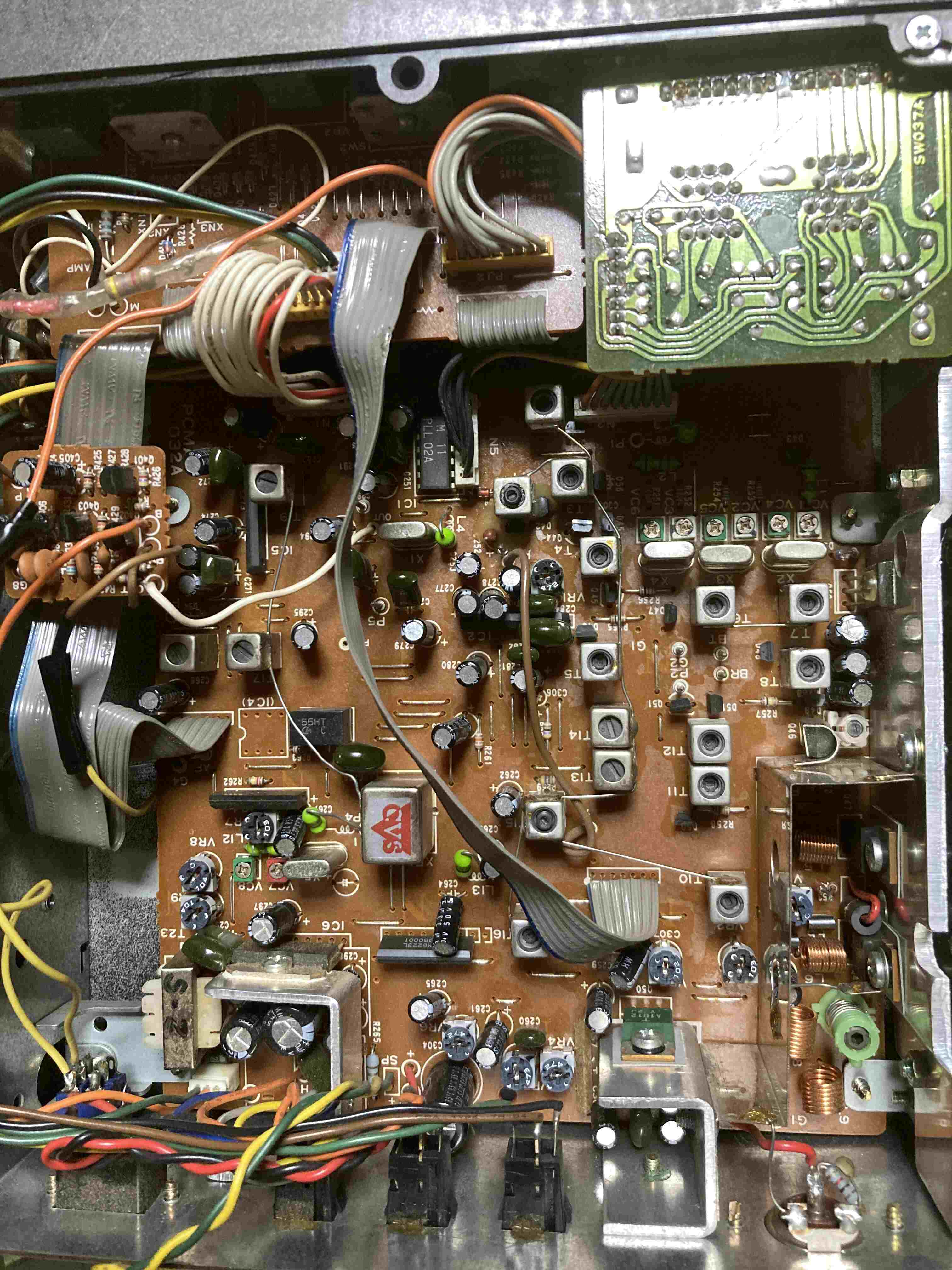

画像

画像、了解です。 - JR7EQW

2026/07/08 (Wed) 18:39:07

その後、調整の方は どうでしょうか。

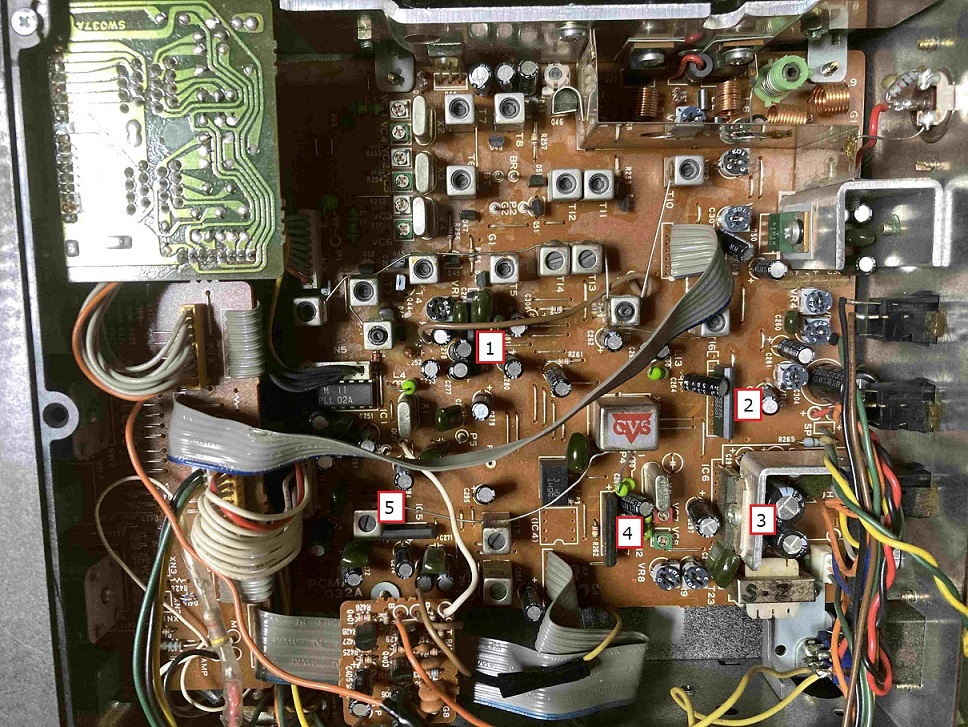

画像の 1 ～ 5 のICの型番を教えてもらえますか。
隠れていて 見えない物は、型番の一部だけでも いいです。
お手数をお掛けしますが、宜しくお願い致します。

Re: 画像、了解です。 - HYW

2026/07/09 (Thu) 00:51:52

こんばんは
夜な夜なコネコネしてましたw
20.630水晶数日で到着予定。
20.555・21.005水晶でダミー繋いで
パワー計ばかりみて調整してましたが
2MHzぐらい下のスプリアスの周波数をモニターしながら
コネコネしてたら、各60chぐらいまでS振らず、
以前と違いパワーも出て変調かけると－変調でパワー落ちます。
合ってるのかわかりませんが？

トランジスタ見えた所だけですが
1.458S 2V
2.M5223L
050001
3.upc1241HかM？
9313F
4.AV612
2D.1
5.LA1150

また、コネコネしたらわけわからなくなるので休憩。

回答ありがとうございます。 - JR7EQW

2026/07/09 (Thu) 09:19:33

ICの型番、ありがとうございます。

Re: LAFAYETTE 2400FM の件 - HYW

2026/06/29 (Mon) 12:22:23

取りあえず画像up

Re: LAFAYETTE 2400FM の件 - HYW

2026/06/29 (Mon) 13:11:51

こんにちは、お世話になります。

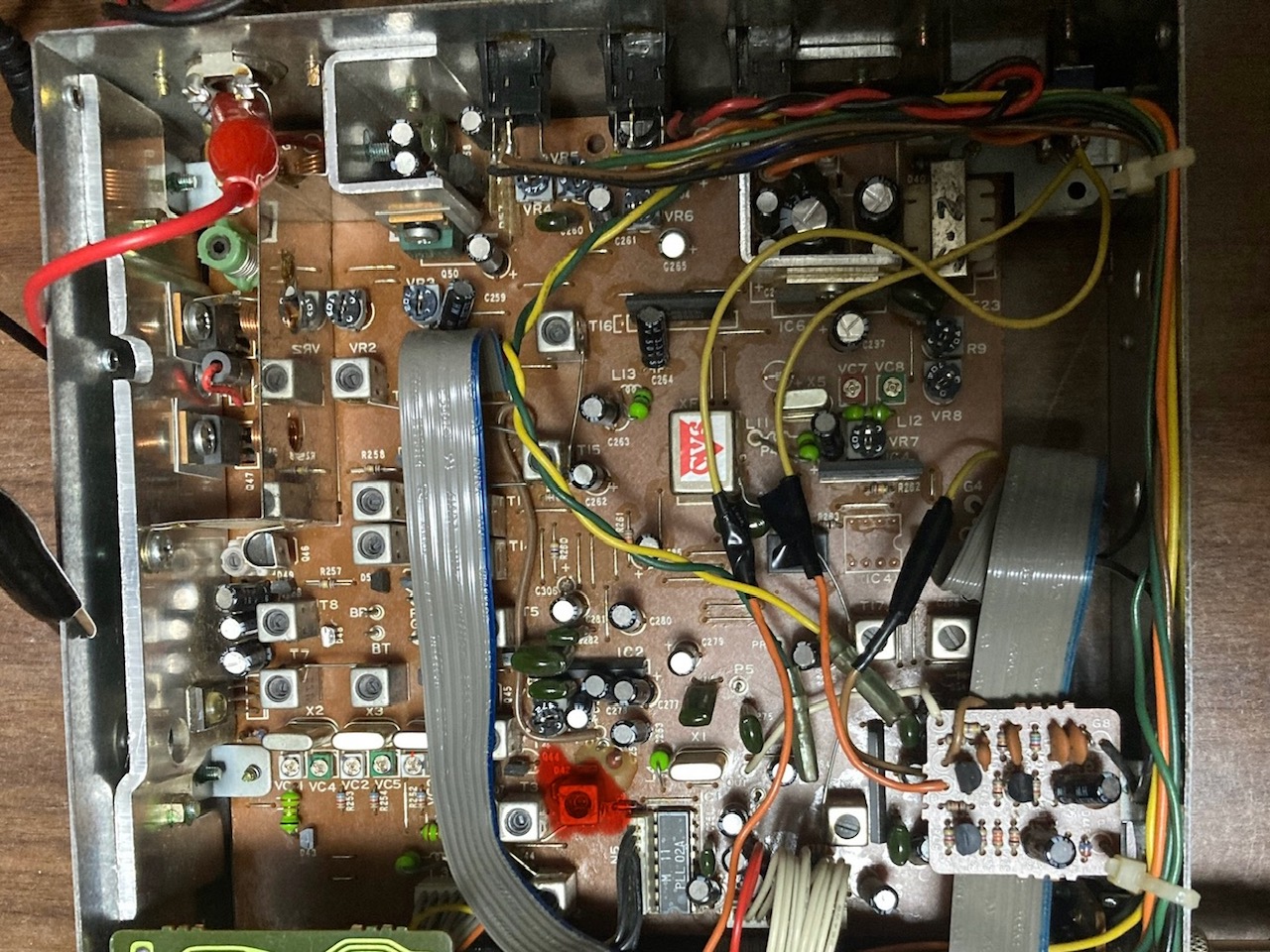

画像の赤色のロウで固めたのがVCOコアでした
少しコネコネしましたが送信範囲が変化ありますが、
良く分からず
各3バンド60chぐらいから不安定になり
周波数カウンターは2MHzほど下がります。

良く調べると各1chは大丈夫、3バンドとも30chぐらいから
不安定になり、
50chぐらいからアマ機でモニターしてみると
Sの振りも逆転して周波数カウンターも
下の周波数に変わります。

各バンド40ch2.11MHz下でも送信、アマ機S2
各バンド41ch2.1MHz下でも送信、アマ機S弱2
各バンド80ch1.66MHz下でも送信、アマ機S9+

よろしくお願いいたします。

Re: LAFAYETTE 2400FM の件 - JR7EQW

2026/06/29 (Mon) 17:07:17

VCOが分かった件、了解です。

60ch で、送信しながら、VCOコアを回して
周波数が安定する位置があるかどうか、確認して下さい。
コアの位置、下限～上限まで回しても、大丈夫です。
ダメな時は、PLLのロックが外れるだけなので、元には戻せます。
コアを割らないように、気を付けて下さい。

それで、安定しなければ、別の原因があるのかもです。

>各1chは大丈夫、3バンドとも30chぐらいから
不安定になり
とあるので、B、D、Fバンド N変更時の問題だけではないですよね。
PLL-IC に接続される N入力が コケていた場合は、正規の発振周波数は出ません。

他に関係する箇所としては、VCOコイル 以外だと PLL-IC に帰還周波数を作り出している ミキサー部のコイル あたりかと思います。

Re: Re: LAFAYETTE 2400FM の件 - HYW

2026/06/30 (Tue) 13:09:13

お世話になります

各60chで送信出来る所は一番締めるか、
緩めるかのあたりで2ケ所あるのですが、
どちらも以前と同じ症状です＿|￣|○

ダメでしたか、とりあえず - JR7EQW

2026/06/30 (Tue) 15:04:38

VCO は、1～40ch で 安定するように調整します。
21.005MHz の水晶を入れると、1～30ch（40ch） までは安定して使えますか？

皆さん やっていると思いますが
VCO 付近のコイルコアに、現在のコア位置が分かるようにマジックで印を付けます。
元の位置に戻せるようにして、回して見るのも良いかもです。

あとは、対処療法として
安定して使える A、C、Eバンドに水晶を入れて 1～30ch（40ch）だけ使う方法です。

Re: ダメでしたか、とりあえず - HYW

2026/07/02 (Thu) 10:09:52

お世話になります
色々と調べて頂き画像アップ詳細ありがとうございます_(._.)_

色々と調整しましたが以前と変わらず＿|￣|○
20.555水晶1ch〜30chぐらいまでわ安定してます
30chぐらいから2MHzぐらい下でも同時送信。
80chにいくにつれて酷くなりますね。
20.105の水晶でも同じ症状です。

3つとも元の水晶にもどして再度確認してみます。
もともと下の周波数でも電波が出てたかもですね（汗）

失礼します。

Re: LAFAYETTE 2400FM の件 - HYW

2026/07/02 (Thu) 11:40:00

再度アップ

Re: LAFAYETTE 2400FM の件 - HYW

2026/07/02 (Thu) 11:43:27

画像アップヘタで_(._.)_
T2T3のコイル調整で行けるのかな？

しまいにわ壊しそう（汗）

Re: LAFAYETTE 2400FM の件 - HYW

2026/07/02 (Thu) 12:25:35

アップ

画像 了解です。 - JR7EQW

2026/07/02 (Thu) 18:20:20

もう、確認しているかもですが。

受信時の1ch～40ch、41～80ch の動作確認。
21.005MHz アマバンドでの確認でＯＫです。

アマ機にダミーロードを装着して送信します。
1ch～30ch くらいまで受信できて、それより上がNGであれば、PLL（VCOの発振）が、対応できていないと言う事ですよね。

基板裏側のハンダ剥がれや、ハンダ浮き、パターン切れが無いと仮定して。
次は、VCOコイルの近くにある、C252 タンタルコンデンサを交換して見る。（極性に注意）でしょうか。

Re: LAFAYETTE 2400FM の件 - HYW

2026/07/02 (Thu) 21:18:30

お世話になります。
色々とご迷惑すみません、知識が無いもので。

20.105・20.555とも1ch〜80ch正常に受信しています。
ハンダ浮き確認し割り箸でツンツンしてみます、
C252タンタルコンデンサ、ロウをある程度取り除きましたが
刻印V47しか確認できず、電解コンデンサなら手持ちに数種類あるのですが。

タンタルコンデンサ - JR7EQW

2026/07/02 (Thu) 22:06:52

V47 だと、35V47μF みたいです。
取り合えず、電解コンデンサでも代用できます。
.47 のように、点はないんですよね。

パターン面にも、チップコンデンサが付いていそうですが、取り合えず見えるところからと言う事で。

Re: タンタルコンデンサ - HYW

2026/07/03 (Fri) 09:48:49

お世話になります

チップが隣にあり難易度マックス（汗）
手持ちの電解コンデンサ35v47ufがあったので
取付ました((o(´∀｀)o))ﾜｸﾜｸ

だが以前と同じ症状＿|￣|○＿|￣|○
元に戻しておきました。

VR交換の件 - JR7EQW

2026/06/27 (Sat) 11:38:54

こんにちは。
まず、ボリュームを取り外して下さい。
ボリューム本体に、〇〇kΩ B などと記載されている場合が殆どです。

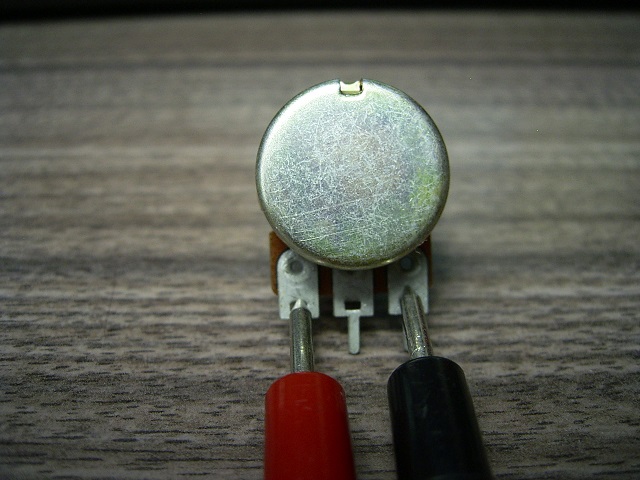

不明な場合は、テスターで 画像のように抵抗値を測定して下さい。
また、A と B の表記がありますが、取り合えずどちらでも使えます。
うまく修理できると良いですね。

Re: VR交換の件 - 竹岡義馬

2026/06/29 (Mon) 16:48:57

こんにちは、ご指導ありがとうございます、わかりました、やってみます わかるといいのですが。

VR交換の件 - JR7EQW

2026/06/29 (Mon) 16:52:40

VRの配線を外すときに、元に戻せるように デジカメで撮影するか、配線の色や位置を メモしておくと良いと思います。

LoopOSC-Xtal - JR7EQW

2026/06/27 (Sat) 13:35:56

こんにちは。
まず、手を付ける前の状態で、CB帯では問題なく動作していたのでしょうか？

E 20.555MHz 27.865～28.305MHz
F 20.780MHz 28.315～28.755MHz（実際は分周比で変更）

Re: LoopOSC-Xtal - HYW

2026/06/27 (Sat) 14:10:32

EQWさん返信ありがとうございます
855ワッチ中ですがなかなかタイミングあいませんね

水晶元に戻すと正常に作動します。


Eバンド1ch27.865水晶をCバンドに付け替えると
正常に送信してますが1.5MHz〜2MHz下でも送信してます。
同じ2400fmでもこの基盤はチップ抵抗たくさん
ついてますので素人では壊すのオチかと（汗）

何度画像添付してもエラーでできず。

Re: LoopOSC-Xtal - JR7EQW

2026/06/27 (Sat) 14:50:07

了解です。
Eバンド X4 20.555MHz水晶を、Cバンド X3と入れ替えても同じ現象が発生するのは不思議ですよね。

あと、貼り付けできる画像のサイズは、500KBまでです。

Re: 28MHz改造について - JR7EQW

2026/06/27 (Sat) 21:13:50

目的の周波数からマイナス 1.5MHz〜2MHz下にスプリアスが出ていると考えて
送信部の同調を 29.000MHzを中心にして 再調整して見るのは どうでしょうか。

Re: Re: 28MHz改造について - HYW

2026/06/27 (Sat) 21:51:50

500MB以下にしても送信できず

ハンディの周波数カウンターで測定
1クリスタル80chなので
各水晶1F.1ch〜40chは正常
各2F41chからの途中からは周波数不安定になり
いきなり1.5MHz〜2MHz下がります。

送信部のコイルですがどこら辺りかか分からず（泣）

なるほどです。 - JR7EQW

2026/06/27 (Sat) 23:28:22

こんばんは。
分周比N の変更で作り出している ＋40ch の周波数が不安定と言う事でしょうか。

PLLのロックが不安定になっているのだと思うので、VCOのコイルコアの調整で直りそうですね。

あと、画像は、500KBです。キロバイトなので、容量小さいです～。

Re: 28MHz改造について（汗） - HYW

2026/06/28 (Sun) 01:13:54

お手数おかけいたします。
マルチモードみたいなVCOコア見当たらず

基盤にXF1の刻印、サイコロぐらいのシルバーで
CVSの赤文字、封印されてるので分からず。
違うかな？

他6ミリ角の細長いコアが沢山ありますが
一つだけロウみたいなので固めてあります。

LAFAYETTE2400FM - JR7EQW

2026/06/28 (Sun) 10:34:10

この機種は、基板が何種類かあるみたいですね。
また、回路図もネット上にUPされていないようです。

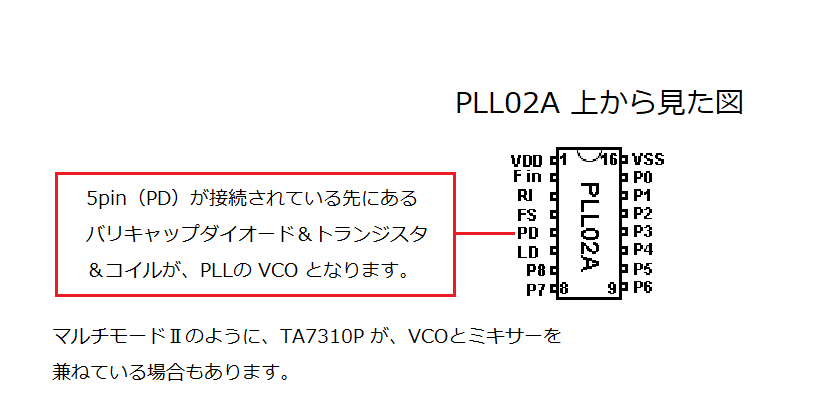

PLL-IC は、何が使われているのでしょうか？

PLL-IC のPD出力pinから、基板のパターンを追いかけていくしかないのかなと思います。

Re: 28MHz改造について（汗） - HYW

2026/06/28 (Sun) 12:00:56

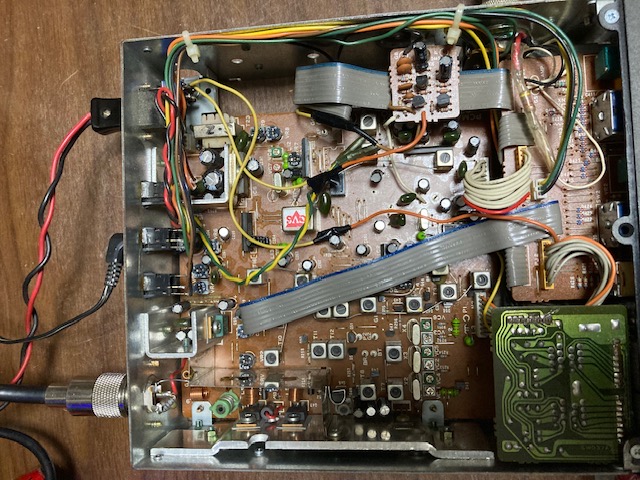

画像

Re: LAFAYETTE2400FM - HYW

2026/06/28 (Sun) 12:07:07

お世話になります

やっと画像添付できました、荒いですが。

PLLは02Aですね、基盤のパターン追いかけ
知識がないので‥‥＿|￣|○

Re: おったまげ - ida bagus

2026/05/30 (Sat) 14:08:23

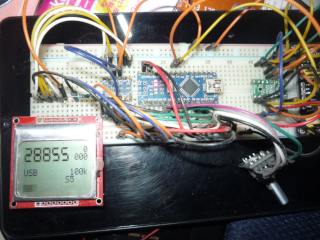

vfoは出来たんですが、やる気が失せて納期未定です。

Re: もったいない・・・。 - JR7EQW

2026/04/29 (Wed) 22:30:42

価値観は、人により違いますからね～。
不要なジャンク品を 活用していると言う事なのでしょう。

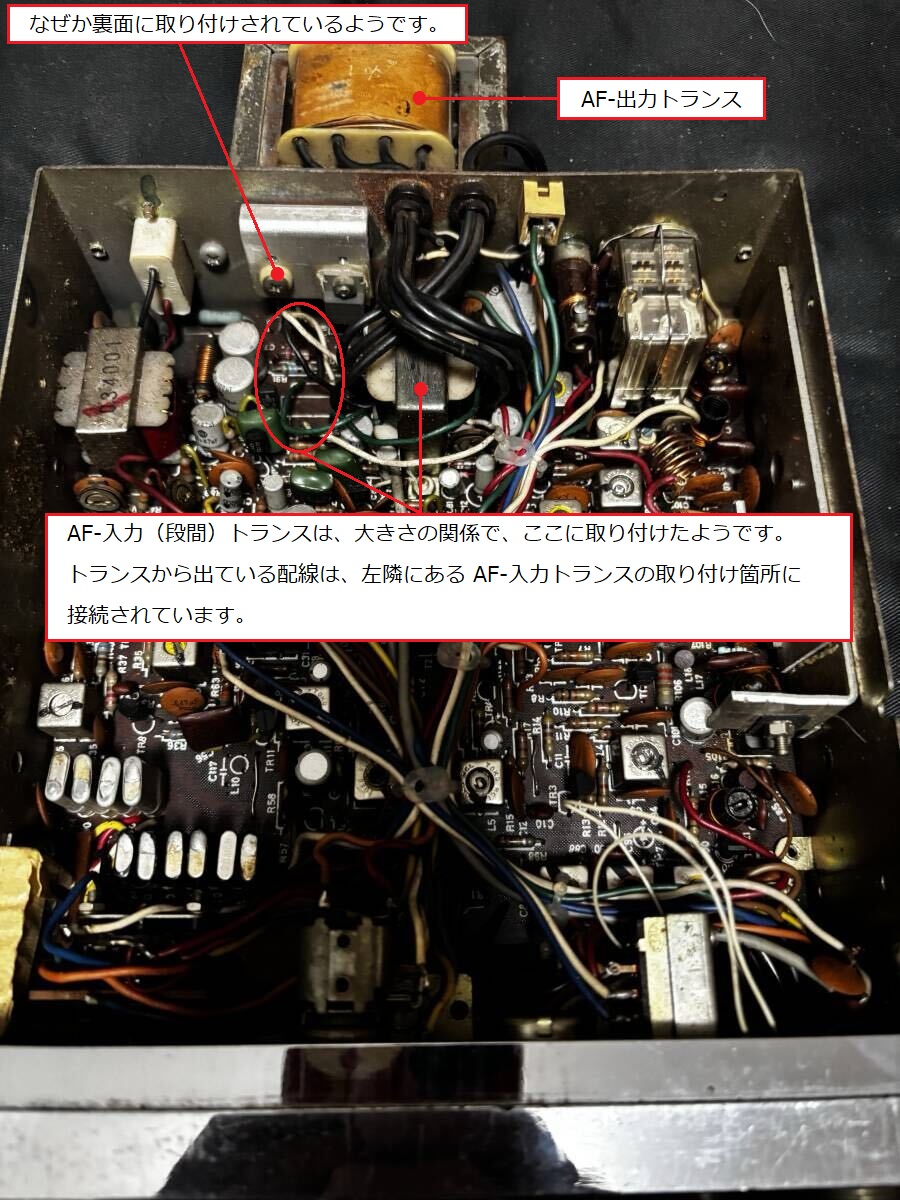

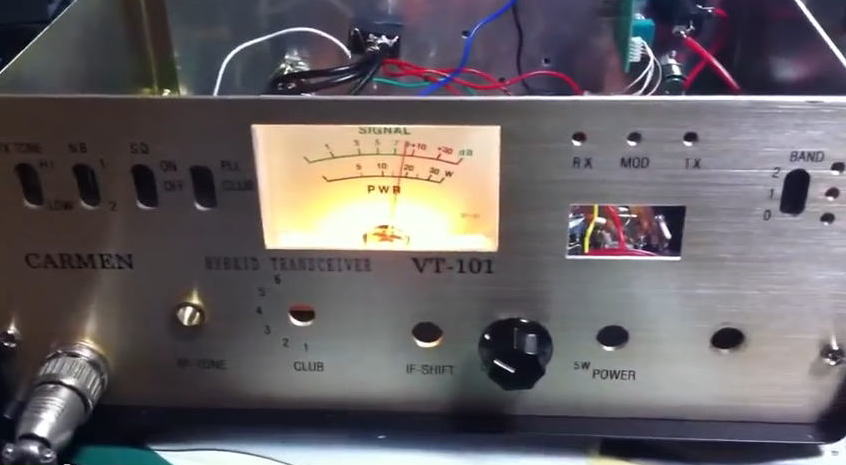

VT-101は、不動品でも欲しいと言う人はいると思います。
画像を見たら、あぁ～っ と声が出てしまいますね。
